ДСТУ 3760:2019 — класи арматури, маркування та статус

Редакція ДСТУ 3760:2019 замінила ДСТУ 3760:2006 з 1 серпня 2019 року — це прямо встановлено наказом № 56. До цього діяла редакція ДСТУ 3760-98, яку замінив стандарт 2006 року. Рік у позначенні визначає конкретну редакцію та набір її вимог.

До редакції 2019 року прийнято зміни: № 1 діє з 1 січня 2022 року, № 2 — з 1 серпня 2022 року. Поправку № 2 опубліковано в ІПС № 3–2025; її попередню публікацію в ІПС № 12–2024 визнано недійсною. Посилання на документи зібрано наприкінці сторінки.

ГОСТ — позначення стандартів, які застосовували в СРСР, а згодом і в міждержавній системі стандартизації. Для арматури важливо називати конкретний документ: ГОСТ 5781-82 стосується гарячекатаної арматурної сталі, ГОСТ 10884-94 — термомеханічно зміцненої. Це різні вимоги до продукції, хоча обидва документи пов’язані з армуванням залізобетону.

В Україні сформувалася власна система національних стандартів. Для цього виду прокату послідовно з’явилися ДСТУ 3760-98, ДСТУ 3760:2006 і ДСТУ 3760:2019. Отже, перехід почався задовго до 2019 року: наказ про редакцію 2019 року замінив попередній ДСТУ, а не разом усі ГОСТ на арматуру.

Загальний напрям реформи стандартизації — оновлення вимог до продукції, зближення з міжнародними та європейськими правилами й усунення технічних перешкод у торгівлі. Саме такі цілі пояснює Мінекономіки. Це ширший процес, ніж перегляд одного стандарту на арматуру: він охоплює різні галузі та відбувається через окремі рішення щодо документів.

Технічний зміст також змінився: інша система класів і службових властивостей дозволяє точніше описувати прокат у замовленні. Наприклад, у переліку класів ДСТУ 3760:2019 є А500С та А500Е, тоді як у ГОСТ 5781-82 окремого класу А500С немає. Але ДСТУ 3760:2019 не слід називати просто перекладом європейського EN: це національний документ із власними вимогами.

Позначення класів. У ГОСТ 5781-82 використовують А-I, А-II, А-III та інші римські позначення, поряд із ними — А240, А300, А400. Звідси поширена назва «А3». У ГОСТ 10884-94 зустрічається позначення Ат, наприклад Ат400С; індекс К описує стійкість до корозійного розтріскування. У ДСТУ 3760:2019 основа позначення — А з числом та індексами властивостей, наприклад А400С, А500С, А500Е.

Механічні властивості. Навіть близькі назви А-III (А400) і А400С не дають однакових табличних вимог. Нижче — приклад зіставлення базових норм для цих класів та А500С. Границя плинності описує початок незворотної деформації, тимчасовий опір — міцність під час випробування на розтяг, відносне видовження — пластичність.

Зварюваність. У ГОСТ 5781-82 вона також нормується: пункт 2.9 пов’язує її з хімічним складом і технологією виготовлення та містить виняток для сталі 80С. У ГОСТ 10884-94 індекс С уже використовується. Тому поява С у ДСТУ не означає, що вся арматура за ГОСТ була незварюваною.

Профіль і технологія. ГОСТ 10884-94 прямо виділяє термомеханічно зміцнену арматуру. У ДСТУ 3760:2019 спосіб виготовлення визначає виробник за умови виконання вимог до прокату. Порівнювати потрібно також геометрію профілю, допуски та результати випробувань; самої форми ребер недостатньо для встановлення повної відповідності.

«А3» у прайсі може бути звичною торговою назвою ребристої арматури. Для специфікації потрібне повне позначення: наприклад, А-III (А400) ГОСТ 5781-82 або А500С ДСТУ 3760:2019. У цих записах різняться і клас, і нормативний документ.

Практичний приклад: у старому кресленні записано «Ø12 А-III», а постачальник пропонує «Ø12 А500С». Діаметр збігається, але це ще не підтверджує відповідність проєкту. Зіставляють вимоги до міцності, пластичності, з’єднань та роботи конструкції. Погоджену заміну відображають у специфікації; просте перейменування позиції приховує цю різницю.

Вища границя плинності не означає пропорційного збільшення несучої здатності всієї конструкції або автоматичної економії металу. А сам факт перегляду стандарту не свідчить, що арматура в уже збудованій конструкції стала непридатною: стан будівлі оцінюють за її фактичною роботою, матеріалами й проєктом.

Вимоги охоплюють гладкий і періодичний профіль для звичайних та попередньо напружених залізобетонних конструкцій. Гладка арматура не має поперечних ребер; у періодичного профілю вони утворюють рельєф поверхні.

Стандарт на продукцію відповідає на запитання «якими властивостями має володіти поставлений метал». Кількість стрижнів, крок, анкеровку та схему армування задає проєкт конструкції. Самого запису «відповідає ДСТУ» недостатньо, щоб обрати арматуру для конкретного фундаменту чи перекриття.

Число в назві класу пов’язане з границею плинності — напруженням, за якого метал починає отримувати незворотну деформацію. Один МПа дорівнює одному Н/мм². Це характеристика матеріалу, а не допустиме навантаження на готову балку.

У таблиці наведено показник плинності та основну відмінність класів. Для А500Е зазначено інтервал: підвищена пластичність — окрема властивість, яку не можна описати лише нижньою межею міцності.

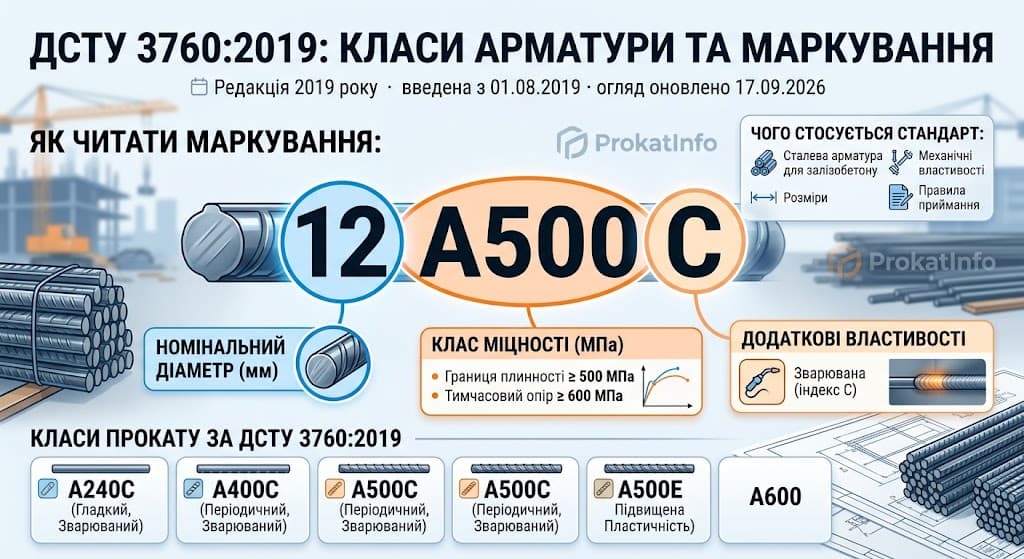

12 — номінальний діаметр у міліметрах; А — арматурний прокат; 500 — клас за границею плинності; С — зварюваність. Рік після двокрапки вказує редакцію стандарту. Індекс Е в А500Е означає підвищену пластичність.

А500С — клас прокату, а не марка сталі за хімічним складом. Це різні поля документа: клас описує нормовані властивості готової арматури, марка сталі — матеріал, з якого її виготовили. Індекс С також не задає спосіб виконання кожного зварного вузла.

У базовому тексті стандарту діапазон номінальних діаметрів становить 5,5–40 мм для гладкого профілю та 6–40 мм для періодичного. Поставка можлива у прутках і мотках; для прутків передбачено довжини 6–12 м, а інші довжини — за погодженням замовника з виробником.

Номінальний діаметр ребристої арматури — це діаметр рівновеликого за площею круглого перерізу. Вимір по вершинах ребер не є цим розміром. Теоретичну масу рахують за номінальним перерізом і густиною сталі, тому за однакового діаметра клас А500С не робить метр прутка важчим за А400С.

Приклад розрахунку: за густини 7850 кг/м³ метр арматури Ø12 важить приблизно 0,888 кг. Сто метрів — близько 88,8 кг, а тонна — приблизно 1126 м. Це розрахункова маса; фактичну масу поставки визначають зважуванням.

Зручний порядок опису позиції: діаметр → клас → стандарт → довжина або вид поставки → кількість. Наприклад: «Арматура Ø12, А500С, ДСТУ 3760:2019, прутки 12 м, 100 шт.». Тут одразу зрозуміло, який метал і в якому обсязі потрібен; запис «арматура 12» залишає клас невизначеним.

Під час приймання зіставте замовлення, ярлик і документ якості: виробника, діаметр, клас, номер партії або плавки та результати випробувань. Так документ можна пов’язати саме з отриманою в’язкою, а не з іншою продукцією постачальника.

Для наведеного замовлення 100 прутків по 12 м — це 1200 погонних метрів. За розрахункової маси Ø12 близько 0,888 кг/м орієнтовна маса становить 1,066 т. Такий запис допомагає зіставити пропозицію в тоннах із потребою у штуках.

Вимоги до розмірів пов’язують номінальний діаметр із площею перерізу та масою метра. Окремо нормуються геометрія ребер, відхили маси, довжини й кривизни. Тому два прутки однакової номінальної товщини оцінюють також за точністю виготовлення.

Технічні вимоги охоплюють хімічний склад сталі, механічні характеристики та якість поверхні. Контроль включає випробування на розтяг і згинання. Результати показують, чи відповідає партія заявленому класу, а ярлик і супровідний документ пов’язують ці показники з поставленим прокатом.
