ДСТУ 3760:2019 — классы арматуры, маркировка и статус

Редакция ДСТУ 3760:2019 заменила ДСТУ 3760:2006 с 1 августа 2019 года — это прямо установлено приказом № 56. До этого действовала редакция ДСТУ 3760-98, которую заменил стандарт 2006 года. Год в обозначении определяет конкретную редакцию и набор её требований.

К редакции 2019 года приняты изменения: № 1 действует с 1 января 2022 года, № 2 — с 1 августа 2022 года. Поправка № 2 опубликована в ИУС № 3–2025; её предыдущая публикация в ИУС № 12–2024 признана недействительной. Ссылки на документы собраны в конце страницы.

ГОСТ — обозначение стандартов, которые применяли в СССР, а затем и в межгосударственной системе стандартизации. Для арматуры важно называть конкретный документ: ГОСТ 5781-82 относится к горячекатаной арматурной стали, ГОСТ 10884-94 — к термомеханически упрочнённой. Это разные требования к продукции, хотя оба документа связаны с армированием железобетона.

В Украине сформировалась собственная система национальных стандартов. Для этого вида проката последовательно появились ДСТУ 3760-98, ДСТУ 3760:2006 и ДСТУ 3760:2019. Таким образом, переход начался задолго до 2019 года: приказ о редакции 2019 года заменил предыдущий ДСТУ, а не одновременно все ГОСТ на арматуру.

Общее направление реформы стандартизации — обновление требований к продукции, сближение с международными и европейскими правилами и устранение технических препятствий в торговле. Именно такие цели объясняет Минэкономики. Это более широкий процесс, чем пересмотр одного стандарта на арматуру: он охватывает разные отрасли и проходит через отдельные решения по документам.

Техническое содержание также изменилось: другая система классов и служебных свойств позволяет точнее описывать прокат в заказе. Например, в перечне классов ДСТУ 3760:2019 есть А500С и А500Е, тогда как в ГОСТ 5781-82 отдельного класса А500С нет. Но ДСТУ 3760:2019 не следует называть просто переводом европейского EN: это национальный документ со своими требованиями.

Обозначения классов. В ГОСТ 5781-82 используют А-I, А-II, А-III и другие римские обозначения, рядом с ними — А240, А300, А400. Отсюда распространённое название «А3». В ГОСТ 10884-94 встречается обозначение Ат, например Ат400С; индекс К описывает стойкость к коррозионному растрескиванию. В ДСТУ 3760:2019 основа обозначения — А с числом и индексами свойств, например А400С, А500С, А500Е.

Механические свойства. Даже близкие названия А-III (А400) и А400С не дают одинаковых табличных требований. Ниже — пример сопоставления базовых норм для этих классов и А500С. Предел текучести описывает начало необратимой деформации, временное сопротивление — прочность при испытании на растяжение, относительное удлинение — пластичность.

Свариваемость. В ГОСТ 5781-82 она тоже нормируется: пункт 2.9 связывает её с химическим составом и технологией изготовления и содержит исключение для стали 80С. В ГОСТ 10884-94 индекс С уже используется. Поэтому появление С в ДСТУ не означает, что вся арматура по ГОСТ была несвариваемой.

Профиль и технология. ГОСТ 10884-94 прямо выделяет термомеханически упрочнённую арматуру. В ДСТУ 3760:2019 способ изготовления определяет производитель при условии выполнения требований к прокату. Сравнивать нужно также геометрию профиля, допуски и результаты испытаний; одной формы рёбер недостаточно для установления полного соответствия.

«А3» в прайсе может быть привычным торговым названием ребристой арматуры. Для спецификации нужно полное обозначение: например, А-III (А400) ГОСТ 5781-82 или А500С ДСТУ 3760:2019. В этих записях различаются и класс, и нормативный документ.

Практический пример: на старом чертеже записано «Ø12 А-III», а поставщик предлагает «Ø12 А500С». Диаметр совпадает, но это ещё не подтверждает соответствие проекту. Сопоставляют требования к прочности, пластичности, соединениям и работе конструкции. Согласованную замену отражают в спецификации; простое переименование позиции скрывает эту разницу.

Более высокий предел текучести не означает пропорционального увеличения несущей способности всей конструкции или автоматической экономии металла. А сам факт пересмотра стандарта не свидетельствует, что арматура в уже построенной конструкции стала непригодной: состояние здания оценивают по его фактической работе, материалам и проекту.

Требования охватывают гладкий и периодический профиль для обычных и предварительно напряжённых железобетонных конструкций. Гладкая арматура не имеет поперечных рёбер; у периодического профиля они образуют рельеф поверхности.

Стандарт на продукцию отвечает на вопрос «какими свойствами должен обладать поставленный металл». Количество стержней, шаг, анкеровку и схему армирования задаёт проект конструкции. Одной записи «соответствует ДСТУ» недостаточно, чтобы выбрать арматуру для конкретного фундамента или перекрытия.

Число в названии класса связано с пределом текучести — напряжением, при котором металл начинает получать необратимую деформацию. Один МПа равен одному Н/мм². Это характеристика материала, а не допустимая нагрузка на готовую балку.

В таблице приведены показатель текучести и основное отличие классов. Для А500Е указан интервал: повышенная пластичность — отдельное свойство, которое нельзя описать только нижней границей прочности.

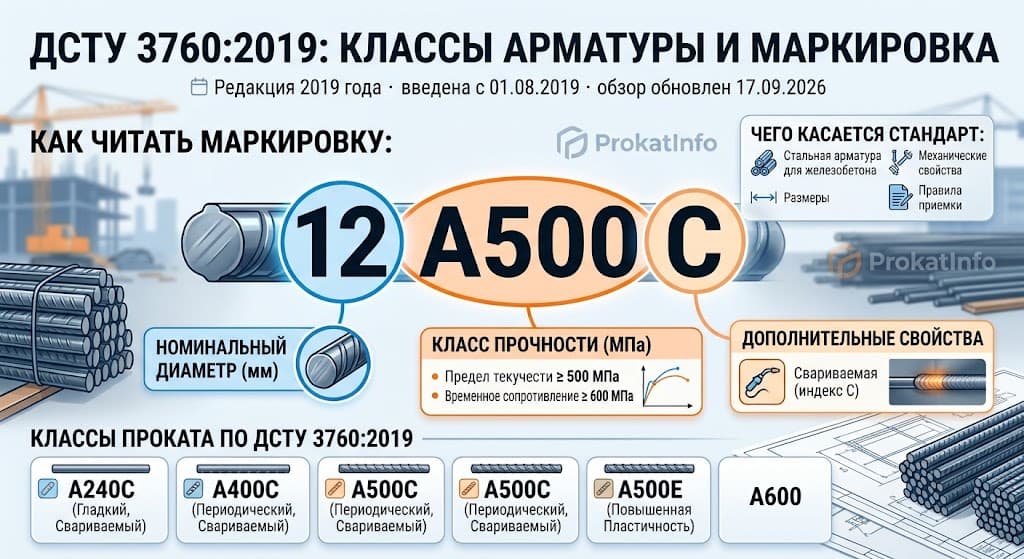

12 — номинальный диаметр в миллиметрах; А — арматурный прокат; 500 — класс по пределу текучести; С — свариваемость. Год после двоеточия указывает редакцию стандарта. Индекс Е в А500Е означает повышенную пластичность.

А500С — класс проката, а не марка стали по химическому составу. Это разные поля документа: класс описывает нормируемые свойства готовой арматуры, марка стали — материал, из которого её изготовили. Индекс С также не задаёт способ выполнения каждого сварного узла.

В базовом тексте стандарта диапазон номинальных диаметров составляет 5,5–40 мм для гладкого профиля и 6–40 мм для периодического. Поставка возможна в прутках и мотках; для прутков предусмотрены длины 6–12 м, а другие длины — по согласованию заказчика с производителем.

Номинальный диаметр ребристой арматуры — диаметр равновеликого по площади круглого сечения. Измерение по вершинам рёбер не даёт этот размер. Теоретическую массу считают по номинальному сечению и плотности стали, поэтому при одинаковом диаметре класс А500С не делает метр прутка тяжелее А400С.

Пример расчёта: при плотности 7850 кг/м³ метр арматуры Ø12 весит примерно 0,888 кг. Сто метров — около 88,8 кг, а тонна — примерно 1126 м. Это расчётная масса; фактическую массу поставки определяют взвешиванием.

Удобный порядок описания позиции: диаметр → класс → стандарт → длина или вид поставки → количество. Например: «Арматура Ø12, А500С, ДСТУ 3760:2019, прутки 12 м, 100 шт.». Здесь сразу понятно, какой металл и в каком объёме нужен; запись «арматура 12» оставляет класс неопределённым.

При приёмке сопоставьте заказ, ярлык и документ качества: производителя, диаметр, класс, номер партии или плавки и результаты испытаний. Так документ можно связать именно с полученной связкой, а не с другой продукцией поставщика.

Для приведённого заказа 100 прутков по 12 м — это 1200 погонных метров. При расчётной массе Ø12 около 0,888 кг/м ориентировочная масса составляет 1,066 т. Такая запись помогает сопоставить предложение в тоннах с потребностью в штуках.

Требования к размерам связывают номинальный диаметр с площадью сечения и массой метра. Отдельно нормируются геометрия рёбер, отклонения массы, длины и кривизны. Поэтому два прутка одинаковой номинальной толщины оценивают также по точности изготовления.

Технические требования охватывают химический состав стали, механические характеристики и качество поверхности. Контроль включает испытания на растяжение и изгиб. Результаты показывают, соответствует ли партия заявленному классу, а ярлык и сопроводительный документ связывают эти показатели с поставленным прокатом.
